온도보상도선

특징 종류[1] 종류[2]

⊙ 온도보상도선 - 종류[2]

1. 용도

- PVC 절연온도보상 도선

2. 적용

- 이 케이블들은 건조,습기,물기지역의중간정도의 기계적 스트레스상황에서의 차량용 확장선으로 적합하다. 이 케이블들은 중간정도의 기계적 스트레스조건에서 건조, 습기, 물기지역에 적절히 사용된다.A9-LSY의 철심 편조망은 기계적 스트레스에 대한 내구성을 강화한다.제품생산은 DIN IEC 584 에 부합하여 이루어진다.

3. 구조

- 절 연 체 : PVC Y12 (DIN VDE 0207 기준)
- 코어표기 : 페어 타입 4 코어
- 테 이 핑 : 각 층별 함께 테이핑
- 쉬 스 : PVC YM2 (DIN VDE 0207)
- 아 모 링 : A 9 - LSY - 아연도금강철 와이어 편조
- 형 태 : 원형

4. 기술적 데이터

- 최소 곡률 반경 : A 9-L : 7.5 * d , A 9-LSY : 12.0 * d
- 전열저항 : 8* 107 cJ/kg
- 고정 전열 사용 온도 : -40/+70℃
- 이동 전열 사용 온도 : +5/+70℃
- 전열저항 : > 1MΩ x km
- 연소특성: 불꽃방지와 자체소화(DIN VDE 0472 기준)

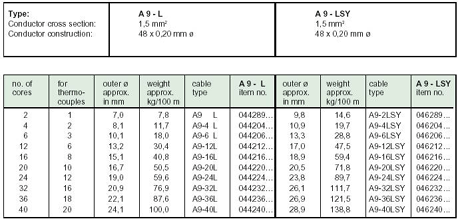

 6. 모델 종류

1. 용도

- 실리콘 절연 온도보상도선

2. 적용

- 이 케이블은 고온의 건조, 습기, 물기지역과 약간의 기계적 스트레스상황에서의 차량용 확장선으로 적합하다. 불규칙적인 스트레스와 강제적인 움직임없는 조건에서 가동부와 고정부에 자유로이 사용한다. A4 Ln시리즈는 강철보호망을 사용함으로써 기계적손상으로부터 보호망을구축한다. 이 케이블은 환기 튜브 시스템과 개방단말 배관에도 사용되어진다.

3. 구조

- 절 연 체 : 베실린 EI2 (DIN VDE 0207 기준)
- 테 이 핑 :2 코어 나란히 테이핑
- 쉬스: 베실린 2GM1 (DIN VDE 0207 기준)
- 아 모 링 : A 4 Ln : 투베이서를 가진 주석도금강철 와이어 편조
- 형 태 : 타원형

4. 기술적 데이터

- 최소 곡률 반경 :A3 Ln=10 * d , A4 Ln=12 * d
- 전열저항 : 2* 107 cJ/kg
- 고정 전열 사용 온도 : -40/+180℃
- 이동 전열 사용 온도 :-25/+180℃
- 단시간 사용 온도 : +250℃
- 전열저항 : > 1MΩ *km
- 무할로겐 : DIN VED 0472 기준
- 연소특성 : 불꽃방지와 자체소화
- 산 화 성 : 산화성 가스 발생 억제

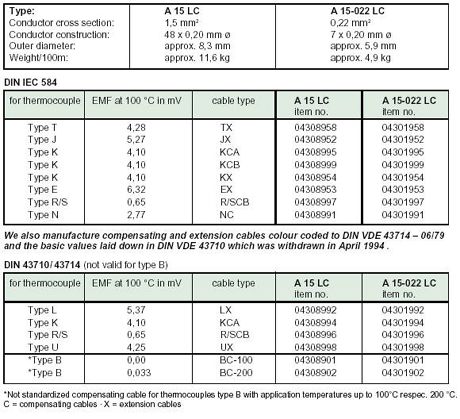

6. 모델 종류

1. 용도

- 실리콘 절연 온도보상도선

2. 적용

- 이 케이블은 고온의 건조, 습기, 물기지역과 약간의 기계적 스트레스상황에서의 차량용 확장선으로 적합하다. 불규칙적인 스트레스와 강제적인 움직임없는 조건에서 가동부와 고정부에 자유로이 사용한다. A4 Ln시리즈는 강철보호망을 사용함으로써 기계적손상으로부터 보호망을구축한다. 이 케이블은 환기 튜브 시스템과 개방단말 배관에도 사용되어진다.

3. 구조

- 절 연 체 : 베실린 EI2 (DIN VDE 0207 기준)
- 테 이 핑 :2 코어 나란히 테이핑
- 쉬스: 베실린 2GM1 (DIN VDE 0207 기준)
- 아 모 링 : A 4 Ln : 투베이서를 가진 주석도금강철 와이어 편조
- 형 태 : 타원형

4. 기술적 데이터

- 최소 곡률 반경 :A3 Ln=10 * d , A4 Ln=12 * d
- 전열저항 : 2* 107 cJ/kg
- 고정 전열 사용 온도 : -40/+180℃
- 이동 전열 사용 온도 :-25/+180℃
- 단시간 사용 온도 : +250℃
- 전열저항 : > 1MΩ *km
- 무할로겐 : DIN VED 0472 기준
- 연소특성 : 불꽃방지와 자체소화
- 산 화 성 : 산화성 가스 발생 억제

6. 모델 종류

1. 용도

- 유리사편조 절연 온도보상도선

2. 적용

-이 케이블은 고온의 불규칙적인 스트레스와 강제적인 움직임이 없는 조건에서 약간의 기계적 스트레스상황에서의 차량용 확장선으로 적합하다. A15-G 022 타입은 유리사편조망을 추가로 보강하여 기계적손상으로부터 보호망을 구축한다. 이 케이블은 환기 튜브 시스템과 개방단말 배관에 사용되어진다.제품생산은 DIN IEC 584에 부합하여 이루어진다

3. 구조

- 절 연 체 : 섬유 유리
- 테 이 핑 : 2 코어 함께 테이핑
- 쉬 스 : 베실린 -GM 1 (DIN VDE 0207)
- 편 조 : A15-G022 :트레이서를 가진 섬유유리
- 형 태 : 원형

5. 기술적 데이터

- 최소 곡률 반경 : 7.5 * d
- 고정 전열 사용 온도 : - 40/+180℃
- 이동 전열 사용 온도 : -20/+180℃
- 단시간 사용 온도 : +250℃
- 무할로겐 : DIN VED 0472 기준
- 연소특성 : 불꽃방지와 자체소화
- 산화성 : 산화성 가스 발생 억제

6. 모델 종류
